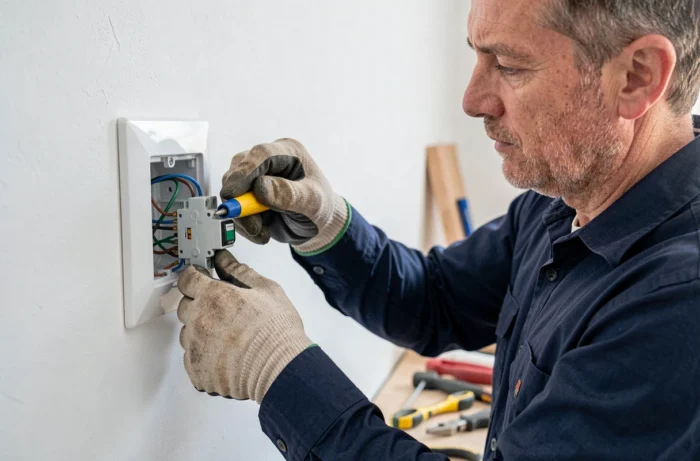

Den Druckknopf von Legrand anzuschließen, scheint auf einem Schema einfach zu sein. Zwei Klemmen, ein Draht, der hineingeht, ein Draht, der herauskommt. Die Schwierigkeit zeigt sich, sobald man die Unterputzdose öffnet: Die Farben der elektrischen Drähte entsprechen nicht immer dem theoretischen Code, insbesondere bei Renovierungen. Dieser Artikel analysiert die Abweichungen zwischen dem Standard NF C 15-100 und der Realität vor Ort und beschreibt dann den konkreten Anschluss an einem Stromkreis mit Taster.
Farbcodes der elektrischen Drähte: Standard NF C 15-100 und Abweichungen bei Renovierungen
Die Norm NF C 15-100 legt einen Farbcodes fest, um die Funktion jedes Leiters zu identifizieren. Dieser Code bleibt die Referenz für jede Neuinstallation. Bei Renovierungen können die Farben, die in den Unterputzdosen vorkommen, abweichen.
| Funktion des Drahts | Standardfarbe (neu) | Häufige Farben bei Renovierungen |
|---|---|---|
| Phase | Rot, Braun oder Schwarz | Rot, Schwarz, manchmal Grau oder Violett |
| Neutral | Blau | Blau (selten anders) |
| Erde | Grün/Gelb | Grün/Gelb (selten abwesend) |
| Rückleitung Lampe / Shuttle | Orange, Violett, Braun (jede Farbe außer Blau und Grün/Gelb) | Orange, Violett, Schwarz, Braun |
Blau bleibt dem Neutralleiter und Grün/Gelb der Erde vorbehalten, unabhängig vom Alter der Installation. Das sind die beiden einzigen absoluten Gewissheiten. Bei allen anderen Leitern kann die Farbe von Wohnung zu Wohnung variieren.
Um eine konforme Beleuchtung mit Maison Pro zu erhalten, muss die tatsächliche Funktion jedes Drahts vor dem Anschluss überprüft werden, nicht nur seine Farbe.
Die empfohlene Vorgehensweise bei Renovierungen besteht darin, die Leiter vor dem Abbau zu fotografieren und zu kennzeichnen, und dann die Drähte vorübergehend zu etikettieren, wenn die Farben nicht dem aktuellen Standard folgen. Ein einfaches farbiges Klebeband an jedem Leiter verhindert Verwechslungen beim Wiederanschluss.
Klemmen des Druckknopfes von Legrand: Welcher Draht an welche Klemme
Ein Druckknopf von Legrand hat zwei Klemmen. Der Mechanismus ist ein Momentkontakt: Er sendet einen Impuls, wenn man drückt, und unterbricht den Stromkreis, wenn man loslässt. Er hält den Strom nicht wie ein klassischer Schalter.
Anschluss an einen Teleruptor-Stromkreis
Der Druckknopf steuert nicht direkt die Lampe. Er sendet einen Impuls an die Spule des Teleruptors (Klemmen A1 und A2 im Verteiler), die dann den Kontakt der Beleuchtungsschaltung umschaltet. Auf der Seite des Druckknopfes sind die beiden angeschlossenen Drähte:
- Ein Phasendraht (rot, braun oder schwarz in Neuinstallationen) an der ersten Klemme, der den Strom vom Schutzschalter über den Teleruptor bringt
- Ein Rückleitungsdraht (meist orange oder violett) an der zweiten Klemme, der zurück zur Klemme A1 der Spule des Teleruptors führt
Kein Neutralleiter wird direkt am Druckknopf angeschlossen. Der Neutralleiter geht über die Klemme A2 des Teleruptors zum Verteiler. Das ist ein Punkt, der Verwirrung stiften kann: Der Druckknopf erhält nur zwei aktive Leiter, niemals das Blau.
Die Falle des Neutralleiters in der Unterputzdose
In einigen Installationen verläuft ein Neutralleiter durch die Unterputzdose des Druckknopfes, ohne dort angeschlossen zu sein. Er ist einfach im Wartemodus oder versorgt einen anderen Stromkreis. Den Neutralleiter an eine Klemme des Druckknopfes anzuschließen, würde bei der ersten Betätigung einen Kurzschluss verursachen.
Um die Funktion eines Drahts mit unklarer Farbe zu überprüfen, gibt ein Multimeter im Voltmetermodus zwischen dem verdächtigen Draht und der Erde eine Spannung nahe null für einen Neutralleiter und eine Spannung nahe der Netzspannung für eine Phase oder einen unter Spannung stehenden Rückleiter an.
Häufige Verkabelungsfehler bei Druckknöpfen von Legrand
Die DIY-Foren und Rückmeldungen aus der Praxis zeigen wiederkehrende Fehler. Drei davon verdienen besondere Aufmerksamkeit, da sie nicht immer den Schutzschalter auslösen, was sie beim ersten Versuch unsichtbar macht.
- Den Phasendraht und den Rückleitungsdraht an der Taste vertauschen: Der Stromkreis funktioniert scheinbar, aber der Teleruptor erhält die Phase ständig an A1, anstatt einen Impuls zu erhalten. Die Spule überhitzt kontinuierlich und geht schließlich kaputt.
- Ein Wechselschalter anstelle eines Druckknopfes verwenden: Die Beleuchtung bleibt nach dem ersten Schalten in einem Zustand (ein oder aus), da der Wechselschalter den Kontakt hält, anstatt einen Impuls zu senden.
- Zwei Druckknöpfe in Serie anschließen, anstatt sie parallel zu verkabeln: Mehrere Druckknöpfe müssen parallel angeschlossen werden, damit jeder unabhängig einen Impuls an den Teleruptor senden kann.
Überprüfung nach dem Anschluss: Die Kontrollpunkte des Stromkreises
Sobald der Druckknopf von Legrand angeschlossen ist, ermöglichen drei Überprüfungen die Validierung des Anschlusses, bevor die Unterputzdose geschlossen wird.
Die erste besteht darin, den Schutzschalter wieder einzuschalten und den Druckknopf zu betätigen. Die Beleuchtung sollte bei jedem Impuls ihren Zustand (ein/aus) ändern. Wenn die Lampe angeht, aber nicht mehr ausgeht, liegt das Problem beim Teleruptor oder einer seriellen Verkabelung anstelle der parallelen.
Die zweite Überprüfung betrifft das Fehlen von Restspannung. Wenn der Druckknopf losgelassen wird, darf zwischen den beiden Klemmen des Druckknopfes keine Spannung messbar sein. Eine dauerhafte Spannung zeigt an, dass die Phase an beiden Klemmen ankommt, was auf einen Fehler bei der vorhergehenden Verkabelung hinweist.
Die dritte betrifft die Erdungskontinuität. Der grün/gelbe Draht muss an die Erdungsklemme der Metall-Unterputzdose angeschlossen sein, wenn die Installation eine solche hat. Bei Kunststoffgehäusen ist die Erde nicht direkt mit dem Druckknopf verbunden, sollte aber in der Dose für mögliche zukünftige Ergänzungen verfügbar bleiben.
Der Anschluss eines Druckknopfes von Legrand besteht aus zwei Drähten und zwei Klemmen. Die wahre Schwierigkeit liegt davor: die tatsächliche Funktion jedes Leiters zu identifizieren, insbesondere in alten Installationen, in denen der Farbcodes nicht eingehalten wurde. Fotografieren, kennzeichnen, mit dem Multimeter messen, bevor man die Klemmen berührt – diese Methode trennt einen zuverlässigen Anschluss von einer Reparatur, die wiederholt werden muss.
