Raccorder un bouton poussoir Legrand paraît simple sur un schéma. Deux bornes, un fil qui entre, un fil qui sort. La difficulté apparaît dès qu’on ouvre la boîte d’encastrement : les couleurs de fils électriques ne correspondent pas toujours au code théorique, surtout en rénovation. Cet article analyse les écarts entre le standard NF C 15-100 et la réalité du terrain, puis détaille le raccordement concret sur un circuit avec télérupteur.
Code couleur des fils électriques : standard NF C 15-100 et écarts en rénovation
La norme NF C 15-100 fixe un code couleur pour identifier la fonction de chaque conducteur. Ce code reste la référence pour toute installation neuve. En rénovation, les couleurs rencontrées dans les boîtes d’encastrement peuvent diverger.
Lire également : Comment trouver et accéder facilement aux meilleurs professionnels de santé en ligne
| Fonction du fil | Couleur normalisée (neuf) | Couleurs fréquentes en rénovation |
|---|---|---|
| Phase | Rouge, marron ou noir | Rouge, noir, parfois gris ou violet |
| Neutre | Bleu | Bleu (rarement autre) |
| Terre | Vert/jaune | Vert/jaune (rarement absent) |
| Retour lampe / navette | Orange, violet, marron (toute couleur sauf bleu et vert/jaune) | Orange, violet, noir, marron |
Le bleu reste réservé au neutre et le vert/jaune à la terre, quel que soit l’âge de l’installation. Ce sont les deux seules certitudes absolues. Pour tous les autres conducteurs, la couleur peut varier d’un logement à l’autre.
Obtenir un éclairage conforme avec Maison Pro suppose de vérifier la fonction réelle de chaque fil avant raccordement, pas seulement sa couleur.
A lire aussi : Comment bien choisir son agence immobilière en ligne pour réussir sa transaction
L’usage recommandé en rénovation consiste à photographier et repérer les conducteurs avant toute dépose, puis à étiqueter temporairement les fils quand les couleurs ne suivent pas le standard actuel. Un simple ruban adhésif de couleur sur chaque conducteur évite les inversions au moment du rebranchement.

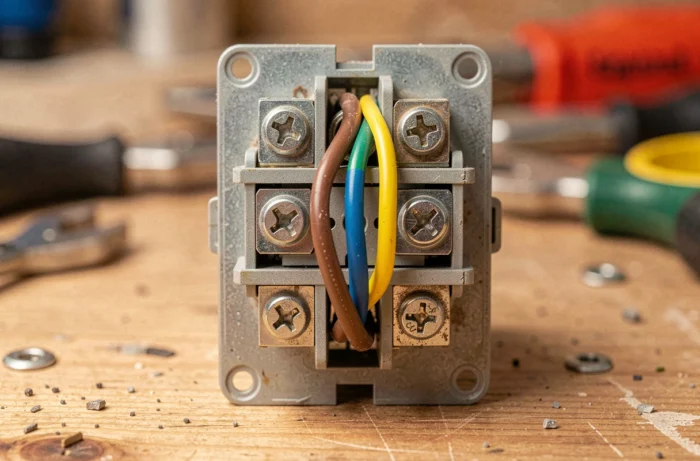

Bornes du bouton poussoir Legrand : quel fil sur quelle borne
Un bouton poussoir Legrand possède deux bornes. Le mécanisme est un contact momentané : il envoie une impulsion quand on appuie, puis coupe le circuit quand on relâche. Il ne maintient pas le courant comme un interrupteur classique.
Raccordement sur un circuit télérupteur
Le bouton poussoir ne commande pas directement la lampe. Il envoie une impulsion à la bobine du télérupteur (bornes A1 et A2 au tableau), qui elle bascule le contact d’alimentation de l’éclairage. Au niveau du poussoir, les deux fils raccordés sont :
- Un fil de phase (rouge, marron ou noir en installation neuve) sur la première borne, qui amène le courant depuis le disjoncteur via le télérupteur
- Un fil de retour de bouton (orange ou violet le plus souvent) sur la seconde borne, qui repart vers la borne A1 de la bobine du télérupteur
Aucun fil neutre ne se raccorde directement sur le bouton poussoir. Le neutre passe par la borne A2 du télérupteur, au tableau électrique. C’est un point qui génère des confusions : le poussoir ne reçoit que deux conducteurs actifs, jamais le bleu.
Le piège du neutre en boîte d’encastrement
Dans certains montages, un fil neutre transite par la boîte d’encastrement du poussoir sans y être raccordé. Il est simplement en attente ou alimente un autre circuit. Raccorder ce neutre sur une borne du poussoir provoquerait un court-circuit à la première impulsion.
Pour vérifier la fonction d’un fil dont la couleur est ambiguë, un multimètre en position voltmètre entre le fil suspect et la terre donne une tension proche de zéro pour un neutre, et une tension voisine de la tension secteur pour une phase ou un retour sous tension.
Erreurs de câblage fréquentes sur bouton poussoir Legrand
Les forums de bricolage et les retours de terrain font remonter des erreurs récurrentes. Trois d’entre elles méritent une attention particulière parce qu’elles ne déclenchent pas toujours le disjoncteur, ce qui les rend invisibles au premier essai.
- Inverser le fil de phase et le fil de retour lampe sur le poussoir : le circuit fonctionne en apparence, mais le télérupteur reçoit la phase en permanence sur A1 au lieu de recevoir une impulsion. La bobine chauffe en continu et finit par claquer
- Utiliser un interrupteur va-et-vient à la place d’un bouton poussoir : l’éclairage reste bloqué dans un état (allumé ou éteint) après la première commutation, car le va-et-vient maintient le contact au lieu d’envoyer une impulsion
- Brancher deux boutons poussoirs en série au lieu de les câbler en parallèle : les poussoirs multiples doivent être raccordés en parallèle pour que chacun puisse envoyer indépendamment une impulsion au télérupteur
Vérification après raccordement : les points de contrôle du circuit
Une fois le bouton poussoir Legrand raccordé, trois vérifications permettent de valider le branchement avant de refermer la boîte d’encastrement.
La première consiste à remettre le disjoncteur sous tension et à appuyer sur le poussoir. L’éclairage doit changer d’état (allumé/éteint) à chaque impulsion. Si la lampe s’allume mais ne s’éteint plus, le problème vient du télérupteur ou d’un câblage en série au lieu du parallèle.
La deuxième vérification porte sur l’absence de tension résiduelle. Poussoir relâché, aucune tension ne doit être mesurable entre les deux bornes du poussoir. Une tension permanente indique que la phase arrive sur les deux bornes, signe d’une erreur de raccordement en amont.
La troisième concerne la continuité de terre. Le fil vert/jaune doit être raccordé à la borne de terre de la boîte d’encastrement métallique si l’installation en comporte une. Sur les boîtiers plastique, la terre n’est pas raccordée au poussoir lui-même mais doit rester disponible dans la boîte pour d’éventuels ajouts futurs.
Le raccordement d’un bouton poussoir Legrand tient en deux fils et deux bornes. La vraie difficulté se situe en amont : identifier la fonction réelle de chaque conducteur, particulièrement dans les installations anciennes où le code couleur n’a pas été respecté. Photographier, étiqueter, mesurer au multimètre avant de toucher aux bornes – c’est cette méthode qui sépare un branchement fiable d’un dépannage à refaire.
